| 级数 | 多级 |
|---|---|
| 结构形式 | 立式 |
| 类型 | 倾斜浓密箱 |
| 用途 | 矿业分级、环保、污水回收 |
| 品牌 | YR |
| 加工定制 | 是 |

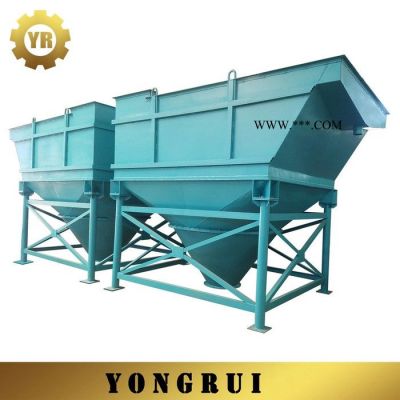

YT-系列斜管式高效节能浓密机
( - )产品性能与技术特点
YT-系斜管式等效节能深密机是本公司在总结传统的周边, 中心传动型浓密机工作原理,特点和浅层沉降理论的基础上自主研究开发的新型的替代性高效节能浓缩(分级)设备。产品广泛应用金属、非金属矿山的浓缩分级和尾矿的浓缩干斜排废水回用，建材、化工等行业的排污处理以及在高岭土钾纳长石等产品脱水干燥前浓缩，提高压板框压滤机、陶瓷过滤机、 布带式真空过滤机、脱水效果和生产能力。
产品优点：
1、具有高效节能、安装方便、配置灵活,性能稳定可控性好。
2、体积小,占地面积少,建设购置成本低其占地面仅为老式浓密池的1/12到1/15, 购置费用仅1/2到1/5。
3、技术领先效率高。可在该设备上实现分级,浓缩得到应收的金属矿物或浓缩排放減少, 污水排放和水的回收利用 。
4、环保节能效果好,该机体内填充六边形 PVC蜂窝管增加沉降面积数十倍,沉降浓缩效率高,若经2~3次循环其益水可达标排放或回用,不用动力节约电能消耗。
(二)主要技术参数
(三)产品结构与工作原理

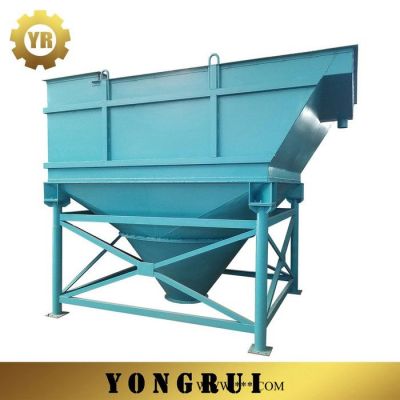

产品结构:如图所示主要由1机体, 2蜂窝斜管, 3机架, 4排料装置等零部件组成,本产品均为整机一体交货,出口装标准货柜除外。
工作原理: 将矿浆或其它待处理液体从给料区进入沉降区，在此区域形成相对动态平衡的悬浮过程，矿浆中粒度较大的颗粒，由于其沉降速度较大在克服水流脉动力下，经过浓缩区悬浮过滤，快速沉淀进入底部排料口排出，未能克服水流脉动力而沉淀的粒经较高的颗粒随者上升水流进入斜管区, 斜管区按一定的角度填满了方角形薄壁蜂窝管。将水流分成许多沉淀单元进入斜管区的较细颗粒在层流水力沉降条件下到达斜管壁上，积累到一定量后在重力作用下滑到沉隆区,根据分离粒度处理能力设计要求,未能在斜管区沉降的微细粒, 将随者、益流排出, 从而实现分级与沉淀的过程。
(四)安装与调试
①安装
设备安装极为方便简单用户按总装图做好基础, 浇注好预埋地脚螺栓或预埋钢板, 将设备吊到基础上与螺栓或预埋钢板定位后予以固定。
②调试 ·
1、用水平仪或向设备内注入清水,调试机架脚板，调整螺栓浆液面, 调至水平,使机体内溢流槽溢流基本均匀。
2.待处理液体，其沉降速度决定沉淀效率，沉降量、给料量与排料浓度紧密关联，根据物料沉降速度和设计的排料浓度，调试后确定给料量。
(五)设备的操作与维护
①设各操作
1、 操作人员根据给装浆量调整排料闸阀以确保排放物料所需浓度。
2、 注意排料口物料排放情况如出现超浓度或排放減少应及时调整以防排料管堵死。
3、 机体内如有翻浆现象说明有部份斜管堵塞应及时排除。
4、 停机应将机体内物料基本排完,否则会出现堵塞。
②设各维护.
1、 露天作业时每次停机将向机体内注入清水沉没斜管以防暴晒和冻裂。
2、 斜管损坏后应及时更换。

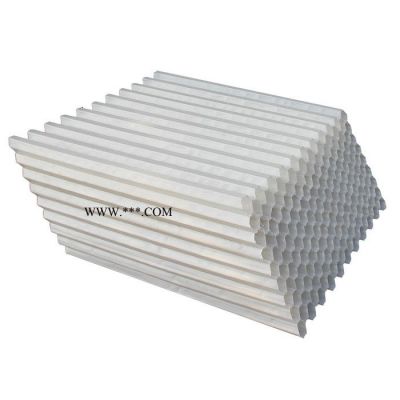

蜂窝斜管质量要求和说明
蜂窝斜管主要用于给排水工程中水口除砂，工业和生活用水沉淀，污水沉淀，隔油及尾矿浓缩处理，各种高负荷生物滤池，也可用于旧池改造。蜂窝斜管填料沉淀池对于小城镇的水处理是简单易行的，对于改造平流沉淀池以提高处理水量也是行之有效的。但大型的斜板、斜管沉淀池还需要不断完善污泥系统，如作为饮用水处理还需注意杀菌问题。
蜂窝斜管填料有斜管和直管两种,材质分为聚丙烯（包括乙丙共聚物）塑料斜管、聚氯乙烯斜管（一下均称为塑料斜管）。乙丙共聚斜管，韧性强、组装刚度好、不变形、不脆裂、抗老化、使用寿命长。是目前在给水排水工程中采用最广泛而且成熟的一项水处理装置。
斜管产品分为半成品和成品，塑料斜管半成品是指经机械热压而成型的连续半六边形片材，其成分是将半成品经焊接或粘结而成的具有一定倾斜角度的组件。规定成品单组斜管的尺寸为长(l)1000mm宽(b)500 mm，斜长 (L)1000mm，倾角 60℃。斜管的使用环境条件是介质温度 0-40℃，pH值 6-9。经恒温机械热压而成的连续半边型片材，再将每半六边型片材经焊接或粘结而形成的具有倾角为60度的组合体。
斜管特点：
1、湿周大，水力半径小，层流状态好，颗粒沉淀不受絮凝流干扰；
2、处理效率高于活性污泥池，占地面积小，处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍；
3、曝气强度低于活性污泥，且不需要污泥回流；
4、适应性强，污泥量少，减少了污泥脱水等后处理工作量；
5、产生的污泥沉降性好，有利于后段悬浮物的去除。
6、在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
7、当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。
蜂窝斜管成品要求：
1、材质原料PP和PE共聚物，白色片状厚度0 5±0.03mm不掺加任何再生料、回收料。
2、外观塑料斜管片材边面光滑，无裂缝、气泡，无明显凹凸、杂质。
3、单组斜管管口水平承压强度不小干1.4KPa，总脱焊点不多于5个，同焊接组上脱焊点不多于2处。
4、单组斜侧面承压变形率单组斜管在承受0.6Kpa，其外形尺寸变化小于1％。
5、拉伸强度≥25MPa 单组重量≥17kg
6、安装时单组应用耐腐蚀绳子固定在底部格栅架上。
