| 重量 | 2200 |
|---|---|
| 工作台尺寸 | 1500×600mm |
| 工作电压 | 220 |
| 动力类型 | 气动 |
| 控制方式 | 闭环控制 |
| 控制系统 | 宝元/维宏/锲致 |
| 用途 | 数控特种加工 |
| 主电机功率 | 0.8/1.2/2.2/3.3 |
| 主轴转速范围 | 24000/36000/60000/100000 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 加工尺寸范围 | 1500×600×200 |
| 品牌 | 迪奥数控 |
| 型号 | DA-1560 |
| 数控机床分类 | 其他数控机床 |

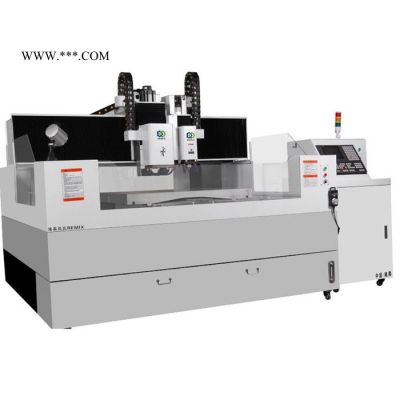

| 光学玻璃精雕机机器说明 Machine Specifications | |||||
| 项目/机型 ITEM/MODEL | DA-1180（单头机） | DA-1560（单头机） | |||
| 加工材料 WORK MATERIAL | 铝铜高光 | 大尺寸光学玻璃 | 铝铜高光 | 大尺寸光学玻璃 | |
| 工作台 WORK TABLE | |||||
| 工作台形式 Table | T型槽 | T型槽 | |||
| 工作台尺寸 Table size | 1100×700mm | 1500×600mm | |||
| **大工作负重 Table load capacity | 200kg | 200kg | |||
| 工作行程 MOVEMENT & RANGE | |||||
| 单头加工 Single head processing | 1100×800×200mm | 1500×600×200mm | |||
| 双头同时加工 Two-headed simultaneously | |||||
| 双主轴中心距 Two-headed center distance | 300mm | ||||
| 主轴鼻端至工作台面 Spindle nose to work table | 130mm | ||||
| 机床精度 ACCURACY | |||||
| 轴运动定位精度 Positioning accuracy | 0.008/300mm | 0.008/300mm | |||
| 轴重复定位精度 Repeatability accuracy | 0.005mm | 0.005mm | |||
| 主轴 SPINDLE | |||||
| 主轴功率 Spindle power | 0.8/1.2/2.2/3.3 Kw(可选） | 0.8/1.2/2.2/3.3 Kw(可选） | |||
| 主轴转速 Spindle speed range | 24000/36000/60000/100000 rpm(可选） | 24000/36000/60000/100000 rpm(可选） | |||
| 换刀形式 Change cutters form | 气动方式 （可选：手动方式） | 气动方式 （可选：手动方式） | |||
| 夹具规格 Collet | Φ10/Φ6/Φ4/Φ3.175 | Φ10/Φ6/Φ4/Φ3.175 | |||
| 进给速度 FEEDING SPEED | |||||
| **大快速进给速度 Rapid traverse | 15m/min | 15m/min | |||
| **大切削进给速度 Cutting feed rate | 9m/min | 9m/min | |||
| 所需动力机床尺寸 POWER / SIZE | |||||
| 气压 Air pressure | 0.7～0.8mp | 0.5～0.6mp | 0.7～0.8mp | 0.5～0.6mp | |
| 真空吸力 Pull of vacuum | -(0.06-0.08)mp | -(0.06-0.08)mp | |||
| 电源要求 Power spec. | AC 220V (3P 4L)50~60Hz | AC 220V (3P 4L)50~60Hz | |||
| 机台外罩 Shape sheet metal | 标配半罩式（可选：全罩式） | 标配半罩式（可选：全罩式） | |||
| 总功率 Total Power | 4.5Kw | 5.5Kw | |||
| 重量 Machine weight | 2200kg | 2200kg | |||
| 机台外形尺寸 Machine size | 2300*2100*2000mm | 2300*2100*2000mm | |||
| 光学玻璃精雕机数码控制系统 NC Specifications | |||||
| 控制系统 | 宝元/维宏/锲致 | 系统盘 | 1G | ||
| 同时减速轴 | 4轴（刀具半径补偿功能） | 数据盘 | 2G | ||
| **少移动单位 | 0.001mm | 系统盘保护 | 读取，自动杀毒 | ||
| 显示器 | Display 10.4" COLOR TFT | 支持文件格式 | DXF/PLT/ENG/GCODE/DEMO/U00 | ||
| 语言 | 中文/英文 | 手摇脉冲发生器 | MPG | ||
| 光学玻璃精雕机其它标准配件 Other standard parts | |||||
| Z 轴 自动对刀仪 | METROL | 数显型注油机 | 台湾宝腾 | ||
| MPG | 宝元/维宏/锲致 | 工作灯 | LED灯，三色灯，防爆灯 | ||
| 喷水装置 | 360°全方向 喷水装置 | 制具 | GLASS/ACRYLIC 加工用制具 | ||
本公司对产品光学玻璃精雕机的规格，设计特性均不断研究改进，上述参数若有更改恕不另行通知！更多详情：//www.diorcnc.com/Products/Light/
