| 材质 | 高铝骨料、细粉 |
|---|---|
| 产地 | 河北 |
| 导热系数 | 0.78w/m.k |
| 等级 | 优级 |
| 断裂伸长率 | 0.05 |
| 抗弯强度 | 14MPa |
| 抗压强度 | 120MPa |
| 类别 | 耐火 |
| 使用温度 | 1770～2000℃ |
| 形态 | 固态 |

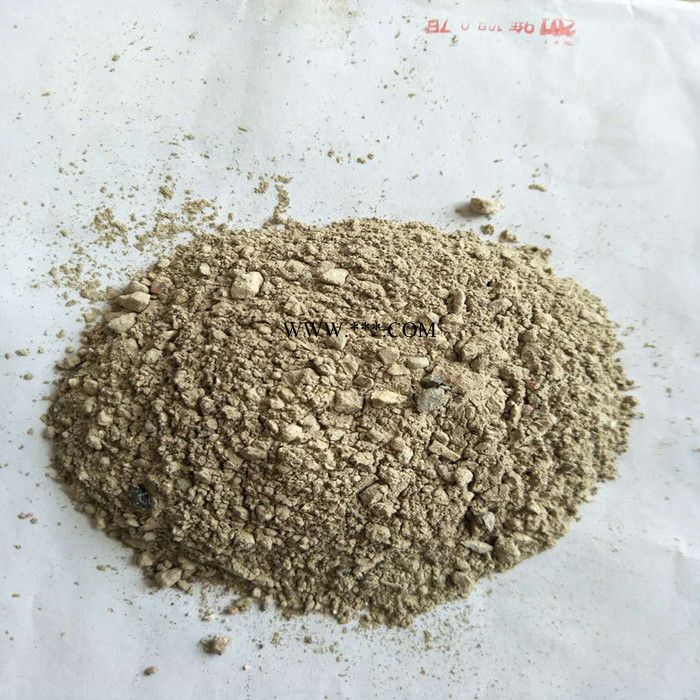

| 形状 | 散状粉料 |
| 颜色 | 灰色 |
| 应用范围 | 耐火隔热 |
| 用途 | 高温工业窑炉内衬材料 |
| 种类 | 不定型耐火浇注料 |
| 芯材 | 铝矾土熟料 |
| 品牌 | 润邦 |
| 加工定制 | 是 |
| 低温弯折 | 8MPa |
轻质隔热耐火浇注料，即为真气孔率不低于45%的可浇注耐火材料，也称为轻质耐火浇注料。轻质浇注料是以铝酸盐水泥、高铝细料、陶粒，外加若干添加剂配置而成，该产品具有体积轻，抗压强度高，耐酸及酸性气体腐蚀。隔热、保温、吸水率低等特点，施工简便，是高温下有耐碱腐蚀部位施工的理想产品。
性能介绍：
轻质隔热耐火浇注料具有容重轻、强度高、隔热性能好、体积密度小、导热系数低、保温性能好、使炉温均匀、节省能源和耐火强度高、耐剥落性能好、使用寿命长等特性，可任意修补加工各种形状或整体炉衬。
理化指标：
| 项目 | QJ-0.8 | QJ-1.0 | QJ-1.2 | QJ-1.4 | QJ-1.5 | QJ-1.6 | |
| AL O ％ | ≥30 | ≥30 | ≥35 | ≥35 | ≥75 | ≥75 | |
| Fe O ％ | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| 体积密度g／㎝3 | 110℃×24h烘后 | | | | | | |
| 1000℃×3h烘后 | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.4 | ≤1.5 | ≤1.6 | |
| 抗折强度MPa | 110℃×24h烘后 | ≥1.0 | ≥1.0 | ≥1.2 | ≥1.4 | ≥1.6 | ≥1.6 |
| 1000℃×3h烘后 | ≥1.5 | ≥1.5 | ≥2.5 | ≥3.0 | ≥5.0 | ≥4.0 | |
| 耐压强度MPa | 110℃×24h烘后 | ≥3.0 | ≥5.0 | ≥8.0 | ≥10 | ≥15 | ≥15 |
| 1000℃×3h烘后 | ≥3.0 | ≥5.0 | ≥8.0 | ≥10 | ≥18 | ≥18 | |
| 线变化率% | 110℃×24h烘后 | ≤﹣0.3 | ≤﹣0.3 | ≤﹣0.3 | ≤﹣0.3 | ≤﹣0.3 | ≤﹣0.3 |
| 1000℃×3h烘后 | ≤﹣0.5 | ≤﹣0.5 | ≤﹣0.5 | ≤﹣0.5 | ≤﹣0.2 | ≤﹣0.5 | |
| 导热系数350℃W／m·k | ≤0.25 | ≤0.3 | ≤0.34 | ≤0.4 | ≤0.6 | ≤0.6 | |
