- 供货总量 : 不限
- 价格说明 : 议定
- 包装说明 : 不限
- 物流说明 : 上门服务
- 交货说明 : 不限
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。结果，使电源的体积庞大，难以用于小型化的电子设备。为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。高温、长寿命化在开关电源设计过程中，不可避免地要挑选适用的电容。就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的为广泛。电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。普通的电解电容器在环境温度为90℃时已经损坏，如：EPCOSB41303，B43303等型号的电解电容器。但是现在有很多种类的电解电容器的工作环境温度已经很高。
随着开关电源设备迅猛发展，为适应市场需求，开关电源趋向于小型化、轻便化、集成电路模块化。其对构成开关电源的重要元件电解电容器性能的要求也越来越高，本文从小型化、高频低阻抗化、长寿命化和耐纹波电流等方面分析了开关电源的发展对电解电容器性能的要求。一、电解电容器介绍电解电容器可看成是由二个极板组成，其中作为阳极板的是采用特定的阀金属(铝、钽、铌等金属)，并在该金属表面上借助于电化学方法生成一极薄且具有单向导电性的氧化膜作为介质，而阴极板通常是采用能生成和修复介质氧化膜的液状或固状的电解质。电解电容器是开关电源中一次和二次回路滤波电路中的器件之一。通常，电解电容器的等效电路可以认为是阳极箔的容量、损坏的阳极氧化膜绝缘电阻、具体有单向导电性的阳极氧化膜（相当于二极管）并联，与电极和引出端子的电阻，阳极氧化膜与电解质的电阻，阴极箔容量，电极及引出端子所引出的等效电感的串联，如图1所示。图1电解电容器的等效电路开关电源不断的小型化、轻便化、集成电路模块化和，在电子设备中使用量越来越大，普及率越来越高。相应的就要求电解电容器小型大容量化，高温度长寿命化，耐大纹波电流，高频低阻抗化和更适应高密度组装。二、电解电容器性能要求小体积、大容量由于电解电容器阳极为腐蚀多孔的阀金属且表面生成一层极薄的介质氧化膜，多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。但是大电容量的获取是以体积的扩大为代价的，现关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。

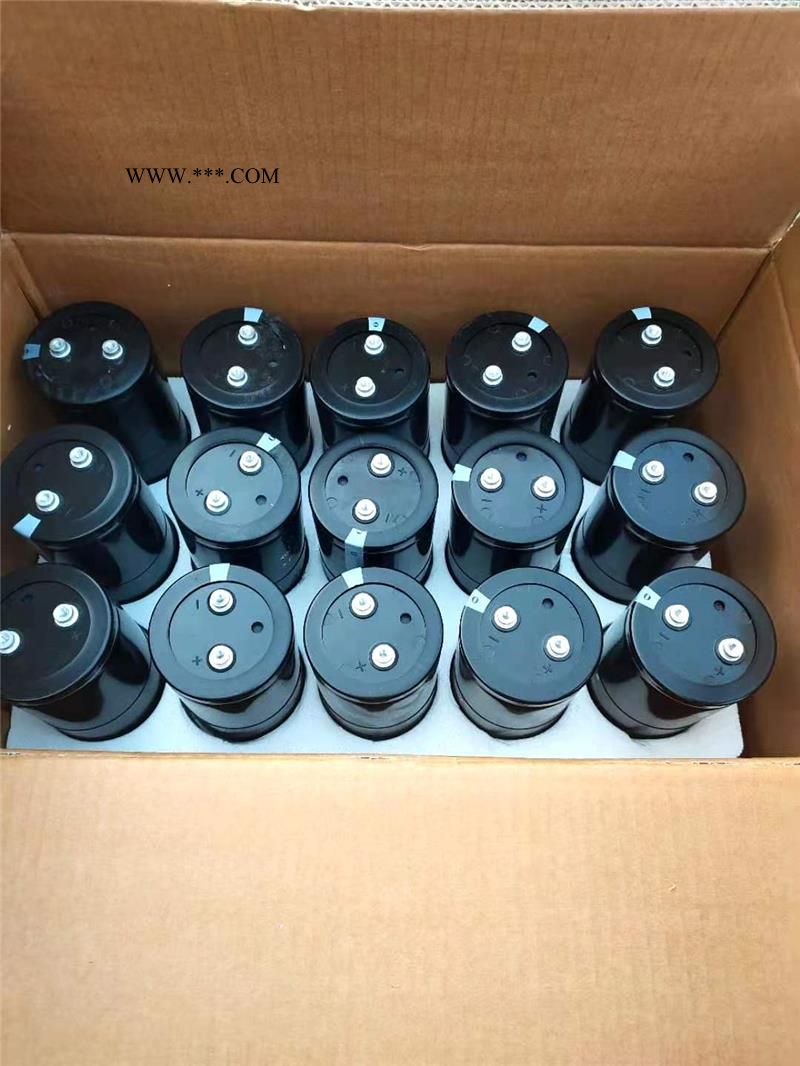

长城电器回收公司上门回收各种型号电解电容器，高低压电容器，自愈式电容器，蓄电池，镉镍电瓶，电抗器，ME断路器，智能闸，互感器，放点线圈，接触器，空气开关，电线电缆等库存物资。以诚为本，信誉至上。回收，没极限。欢迎来电洽谈。
纹波电流测试前需对电流探头进行消磁调试。如下：电容纹波电流测试A.将电流探头夹持待测电解电容正极PIN 脚，并且注意探头所标方向与电容电流方向一致. 如下图:B.依待测电源板负载条件对电源板输出端进行带载调试,可用电子负载进行带载.如下图:C.电容纹波电流测试.测试时将<<每格幅值>>档调到适当的格度, 将<<每格时间>>档调到适当的格度(示波器屏幕上至少显示三个完整周期的波形);调节<<LEVEL>>旋钮使波形稳定,再按<<RUN/STOP>>键采集波形,如下图:二、电容应用工作电压测试电解电容的工作电压应力不能超标这是基本的应该初学者都知道，不过也得测试电容电压测试连接方法A.方法(1):电容电压测试时可按纹波电流测试的接法连接后, 直接用电压探头夹住电容引出导线测试,如下图:B. 方法(2):在电源板的锡面找出待测电容正负极对应的焊点,焊上两根导线,然后用电压探头夹住引出的导线测试.如下图:示波器调试方法及电压测试A．调试（1）选择对应的测试通道，探头设置为《电压》,选择测量《耦合直流》档位;（2）将带宽选为20MHz；（3）调试示波器屏幕显示测量值〈均方根〉、〈值〉二个测量项目。
