| 型号 | B49H-10/2-3Y |
|---|---|
| 焊接 | φ28×4mm |
| 产地 | 北京 |
| 品牌 | 海富达 |
| 加工定制 | 否 |

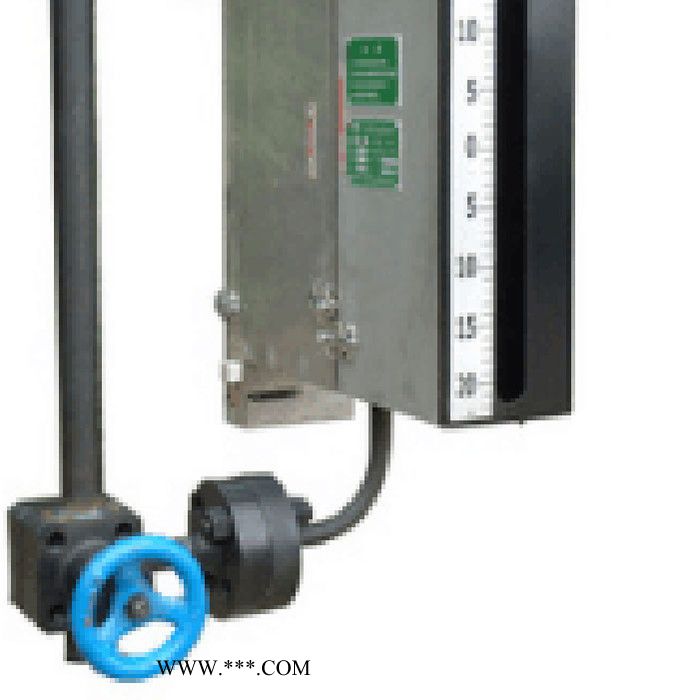

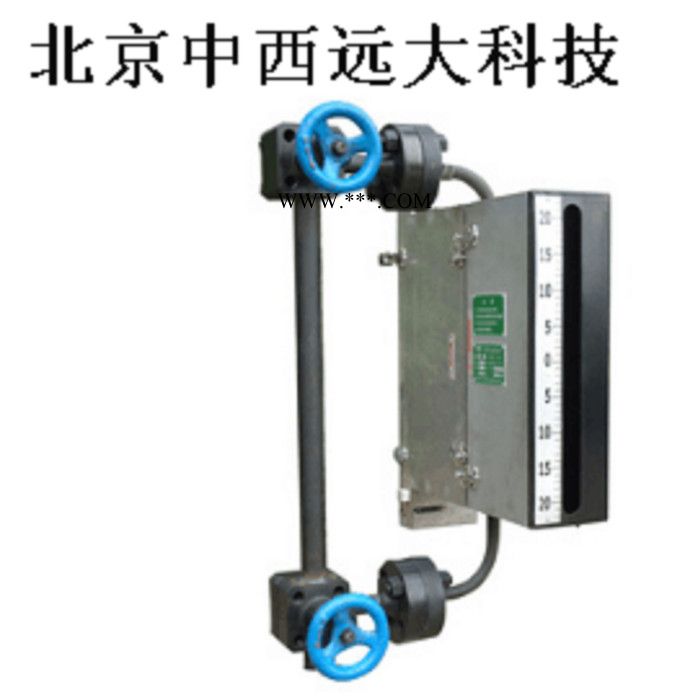

云母双色水位计B49H-10/2-3Y PN100DN20 L=600
云母双色水位计B41H-10-Y 云母单色水位计PN100DN20 L=600
工作原理及组成
云母系列双色水位计设计新颖，通过汽、水阀门与汽包汽侧、水侧相联接，形成连通体，利用连通器原理使水位计内显示的水位与锅炉汽包内的实际水位相一致。水位计的观察孔在表体的直线上，由光源发出的光通过红、绿玻璃片，分别滤成红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满红、水满绿的显示效果。本系列水位计主要由表体、阀门、光源总成（光源箱、观察罩）定时电源变压器组成。表体及光源总成。
◆产品型号及技术参数
产品型号
B49H-10/2-Y
B49H-16~25/2-Y
B49H-16~32/2-Y
B49H-10-Y
B49H-16~25-Y
B49H-16~32-Y
公称压力（MPa）
10
16
25
32
工作压力（MPa）
≤6.4
11.5
15.5
21.5
密封组件规格
138×30、124×30
与锅炉管接口形式
法兰连接
焊接φ28×4mm
工作温度（℃）
注：型号中“/2”是产品重大改进后的标志，只对应LED光源形式。为方便用户管理，对于不带“/2”的产品型号可提供LED、柱状卤钨灯两种光源形式，按用户要求配备
