| 名称 | 直通视镜 管道视镜 |
|---|---|
| 产地 | 北京 |
| 标准 | 国标 |
| 材质 | 碳钢 不锈钢 双相钢 |
| 工作温度 | 常温 |
| 公称压力 | 0.6-2.5 |
| 规格 | DN15-300 |
| 介质温度 | -20/200℃ |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用范围 | 阀门 |
| 适用介质 | 水 |
| 形态 | 直通式 |
| 用途 | 观察管道中液体、气体等介质流动及反应情况 |
| 压力环境 | 常压 |
| 品牌 | 北京景辰 |
| 型号 | SJ-ZT |
| 通道位置 | 直通式 |

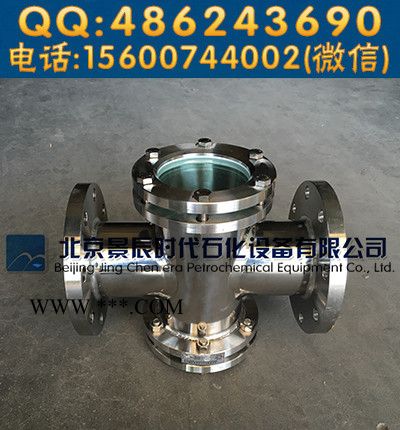

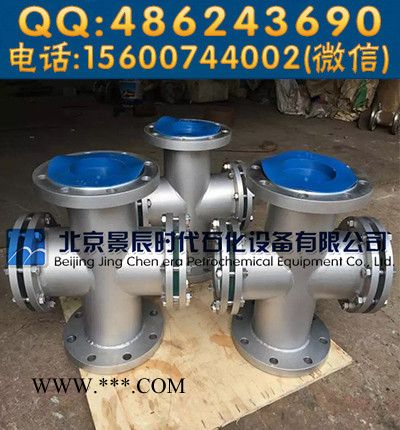

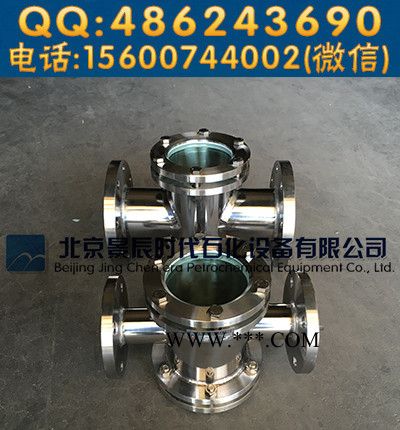

一、直通视镜产品概述
??直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。直通视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜安装尺寸小，驱动力矩小，操作简单方便，视镜在大中口径、中低压力的使用领域，它是****的视镜形式。
| 型号 | SJ-ZT | 螺栓螺母 | 304 316L |
| 规格 | DN15~DN300 | 连接方式 | 螺纹 法兰 卡箍 |
| 主体材质 | 碳钢 304 304L 316 316L | 工作温度 | 石英：-30~800℃ |
| 碳钢衬氟 玻璃钢 FRPP | 硅硼：-30~250℃ | ||
| 视窗材质 | 硼硅玻璃 石英玻璃 | 公称压力 | 0.6~4.0Mpa 150~300LB |
| 急变温度 | 60℃ | 法兰标准 | GB HG JIS ANSI DIN |
| 密封垫片 | NBR 金属石墨 PTFE | 制造标准 | HGJ502-501-86 |
| 规格 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
| L | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 | 440 |
| H | 180 | 226 | 226 | 260 | 260 | 300 | 300 | 360 | 360 |
三、直通视镜安装维护 ??1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。 ??2、视窗玻璃属宜损件，安装视镜时要小心轻放。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。 ??3、玻璃耐温耐压有一定的局限，请严格执行说明书上之规定。 ??4、允许急变温度＜60℃，玻璃因温差过大会破裂。 四、直通视镜订货须知 ??订货时请确定以下参数：1、口径 2、材质 3、工作温度 4、介质 5、法兰标准，以便提供给您准确合格的产品。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。
