| 加工定制 | 是 |
|---|---|
| 颜色 | 灰白色 |
| 保质期 | 12（个月） |
| 参考用量 | 其他 |
| 产地 | 北京 |
| 耐擦洗性 | 强 |
| 品牌 | 文水江源 |
| 按溶剂类型分 | 粉末涂料 |

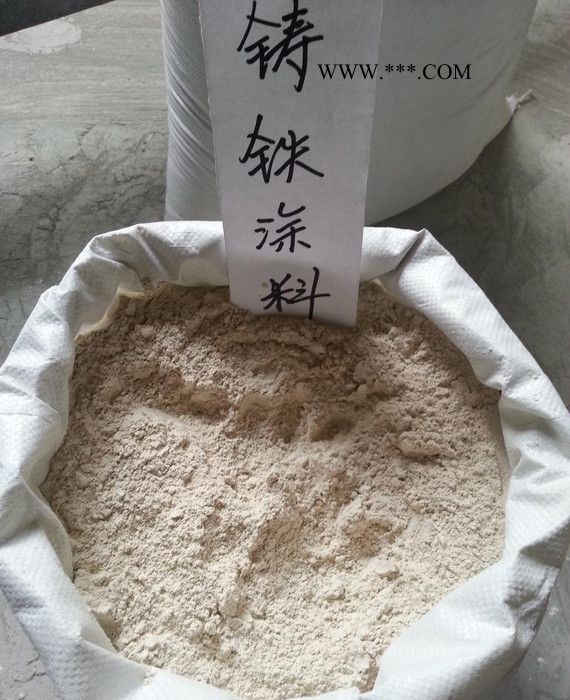

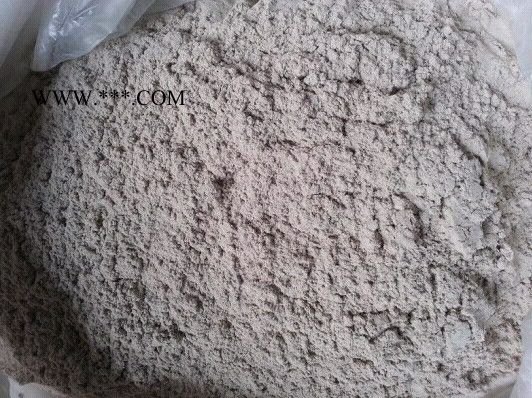

一．工艺特征：
干粉状环保型涂料，加水搅拌后**可使用，涂料不流淌性好，特别适用于大批量浸涂工艺。涂层敷着加强，无气泡，不开裂。浇注后涂层呈壳状剥落。铸件不粘砂，表面光洁。
二.适用范围：
适用于消失模工艺各种铸铁件生产。
三．使用方法：
1按涂料重量加入70﹪的左右水（1kg涂料加0.7kg左右水），搅拌1小时后即可涂刷（中速或低度搅拌**好，气泡少）。加水量可根据涂刷情况定，但加入量不能太多。否则涂料太稀，涂层厚度达不到要求。加水量太少，粘度大，难涂刷，且涂层不易均匀，厚薄不一。
2要据工艺情况，一般刷2一3遍。低负压厚大件可刷三遍，涂层厚度在1毫米以上。
3采用浸涂工艺的加水量在80﹪左右，应在低度速搅拌下进行。适当的粘度，浸涂2遍即可达到合适的厚度（0.8一1.2mm）
四.常见问题:
1机械粘砂.本涂料耐火度高,绝不会发生化学粘砂.但透气性好,如果负压过高钢水会穿透涂层引起机械粘砂,建议负压在一0.03~0.04。涂料层要刷得薄而均匀,内浇道口适当刷厚点。
2碳缺陷。薄壁件浇注温度低,容易产生皱皮,流线状残炭等。一般温度可控制在1550度左右。
五.备注:
干粉涂料保质期1年以上。加水搅拌后夏天3天用完,冬天10天内用完。
TW一3干粉涂料主要理化指标如下:
| 密度 | 悬浮率 | PH值 | 透气率 |
| 1.55一1.70 | 100﹪ | 7.5一8 | 55﹪ |
