HC系列纵摆式磨粉机应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度七级以下，湿度在6%以下的各种非易燃易爆矿石，如石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、熟石灰、锆英砂、膨润土、锰矿等。成品细度可在0.18-0.038mm（80-400目）之间任意选择。

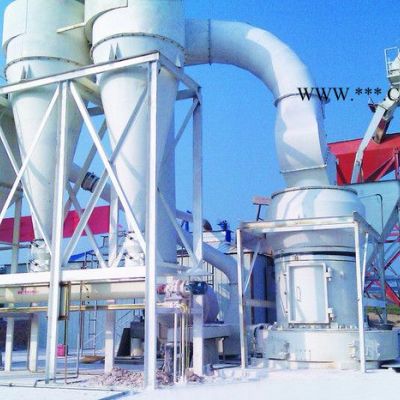

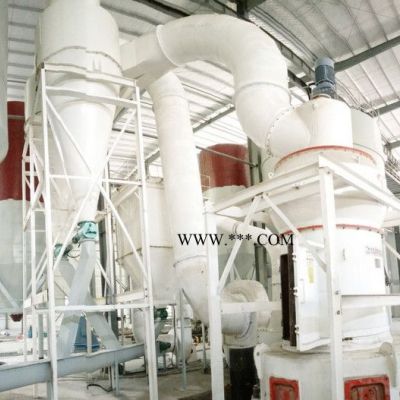

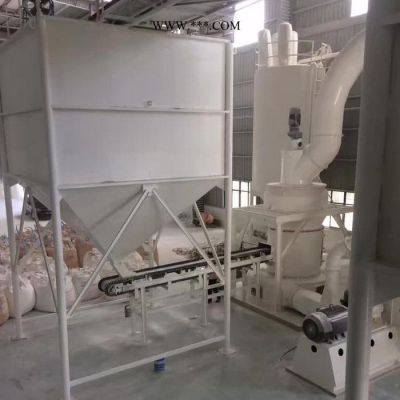

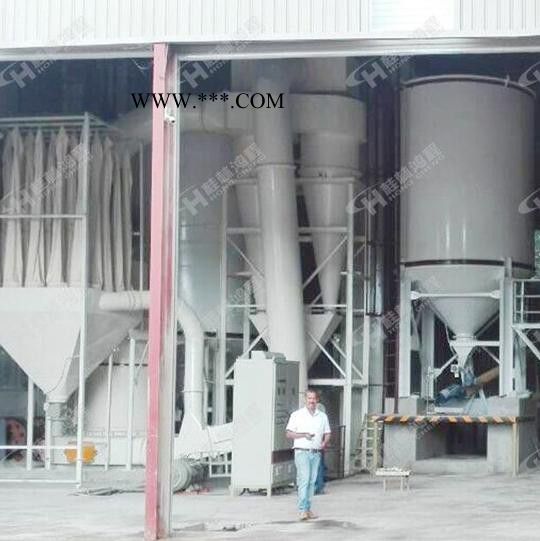

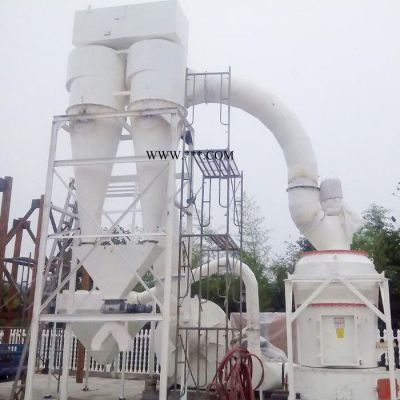

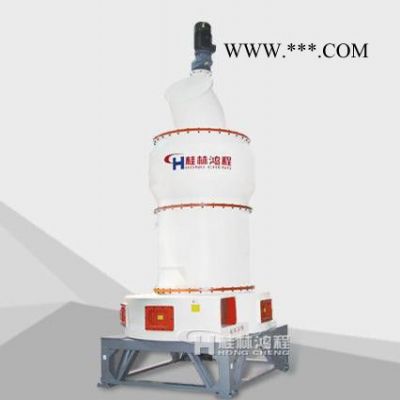

??HC纵摆式磨粉机整套结构是由主机、强制涡轮分级机、管道装置、高压鼓风机、成品旋风分离器、电磁振动给料机、电控电机以及颚式破碎机、畚斗提升机等组成。其中磨粉机主机由底座、回气箱、铲刀、磨辊、磨环、罩壳及电机组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成，其与物料的接触面都经过耐磨处理。系统的动力装置可采用双传动装置和减速机传动装置。

??HC纵摆式磨粉机粉磨物料过程：待粉磨的物料通过破碎机破碎，经提升机送至储料斗，可调速的给料机从料斗经罩筒入料口输送到主机腔内。在传动装置的驱动下，中心轴带动着梅花架总成、磨辊总成、铲刀架、铲刀座总成一起旋转，磨辊总成安装在梅花架上，旋转产生巨大的离心力使磨辊与磨环紧贴在一起，物料在铲刀座总成作用下，不断把物料铲送至磨环、磨辊间，磨环和磨辊在相对旋转运动中在离心力的作用下不断对物料进行碾压、挤压、冲击。对物料进行粉碎细化。粉碎后的粉体在气流的带动下上升到分级区域，由涡轮分级机进行气体与粉体分离，经涡轮分级机分离出的合格粉体通过管道送至双旋风收集。不合格的粉体降回主机，并被再次碾压破碎，直至合格。

注：1. 以上型号可选择鸿程**-纵摆结构，也可根据加工物料特性及细度选择悬摆结构。2. 以上以加工石灰石为例，由于各地物料不同，产量不同，以上数据仅供参考。

Note: 1.The Models above can be equiped with Hongcheng patented certical pendulum sturcture,suspension pendulum structure is also avaible to material character
?????and product fineness.

???2.The capacity is for limestone powder, and specification is just a reference. The actual production depends on these materials being processed.
